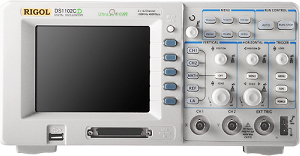

Цифровой осциллограф смешанных сигналов RIGOL DS1042CD
|
|
|
ЦИФРОВЫЕ ОСЦИЛЛОГРАФЫ СЕРИИ
DS1000 |
|
|
|
Особенности:
- Компактный дизайн и
большой 14,5 см QVGA TFT дисплей
- Кол-во аналоговых
каналов: 2
- 16 каналов логического
анализатора
- Полоса пропускания
100/60/40MHz
- Частота дискретизации:
400MSa/s в реальном времени и 25GSa/s в эквивалентном
режиме
- Глубина памяти до 1M
слов
- Синхронизация: Edge,
Video, Pulse, Slope, Alternate, Pattern and Duration
- Регулируемая
чувствительность синхронизации
- Математическая
обработка: +,-,x, / и БПФ
- Интерфейс: RS-232, USB
Host и USB Device
|
|
|
СРАВНИТЕЛЬНАЯ ТАБЛИЦА |
Продукт |
серия DS1000CD |
серия DS1000C |
Модель |
DS1102CD |
DS1062CD |
DS1042CD |
DS1102C |
DS1062C |
DS1042C |
Полоса |
100MHz |
60MHz |
40MHz |
100MHz |
60MHz |
40MHz |
Частота дискретизации |
400M/25GSa/s |
400M/25GSa/s |
400M/25GSa/s |
400M/25GSa/s |
400M/25GSa/s |
400M/25GSa/s |
Кол-во входов * |
2+16+1 |
2+16+1 |
2+16+1 |
2+1 |
2+1 |
2+1 |
Память |
1M слов |
1M слов |
1M слов |
1M слов |
1M слов |
1M слов |
Дисплей |
14,5 см QVGA |
14,5 см QVGA |
14,5 см QVGA |
14,5 см QVGA |
14,5 см QVGA |
14,5 см
QVGA | * Один вход внешней
синхронизации |
|
|
СПЕЦИФИКАЦИЯ |
Модель |
DS1102CD |
DS1062CD |
DS1042CD |
Входы |
2 аналоговых входа + вход внешней
синхронизации + 16 входов логического
анализатора |
Полоса пропускания
|
100MHz |
60MHz |
40MHz |
Глубина
памяти |
1M слов один канал, 512Kслов/канал,
56Kслов (логический анализатор) |
Модель |
DS1102C |
|
DS1062C |
|
DS1042C |
Входы |
2
аналоговых входа + вход внешней
синхронизации |
Полоса пропускания
|
100MHz |
60MHz |
40MHz |
Глубина
памяти |
1M
слов один канал, 512Kслов/канал |
Частота дискретизации
|
400MSa/s аналоговый сигнал,
200MSa/s логический анализатор |
Дискретизация в экв.
режиме |
25GSa/s |
Длительность фронта
|
3.5ns |
5.8ns |
8.7ns |
Развертка |
5ns-50s |
10ns-50s |
X-Y
|
Полоса |
100MHz |
60MHz |
40MHz |
Фаза |
±3 градуса |
Макс.
входное напряжение |
аналоговый вход : 400V (DC + AC
peak) логический анализатор: 40V
(DC + AC peak) |
Порог цифр.
компаратора |
TTL = 1.4V, CMOS = 2.5V, ECL = -1.3V,
USER = -8.0~ +8.0V |
Синхронизация |
Edge, Pulse, Slope, Video, Alternate,
Pattern, Duration |
Источник синх. |
CH1, CH2, Ext, Ext5/5, AC Line
|
Импеданс входа |
1M, 13pF |
Чувствительность
|
2mV/div-5V/div |
Вертикальное
разрешение |
8 bits |
Связь по входу |
DC, AC or GND |
Режим
самописца
|
500ms/div-50s/div |
Автоматические
измерения |
Vpp, Vmax, Vmin, Vtop, Vbase,
Vamp,Vrms, Vavg, Vover, Vpre, Freq, Period, Rise,
Fall, +Width, -Width, +Duty, -Duty, DelayA, DelayB
|
Измерения курсорами
|
ручное, по сигналу, автоматическое
|
Математика |
+, - , x, /, Быстрое преобразование
Фурье |
Память |
внутренняя: 10 осциллограмм и
настроек |
USB: BMP, CSV, осциллограммы,
настройки |
Интерфейс |
USB device, USB host, RS232,
Pass/Fail Output (Isolated) |
Дисплей |
14,5 см TFT (QVGA, Color LCD), 320 x
234 |
Питание |
100-240V/50W max |
Вес
|
2.3kg |
Размеры |
W x H x D: 303 x 154 x
133mm |
Принадлежности |
2 пробника (1x/10x), шнур питания,
инструкция | |
|
|
|
|
|
|
•Обширные возможности запуска |
|
|
Регулируемый гистерезис уровня запуска |
Эффективная фильтрация шума сигнала запуска и исключение ложного срабатывания системы |
|
|
Поочередный запуск |
Стабильные осциллограммы несвязанных сигналов с разными коэффициентами развертки, ранее подобная функция была только у аналоговых осциллографов |
|
|
Синхронизация по скорости нарастания |
Четкое определение момента запуска по заданным условиям скорости нарастания или спада сигнала. |
|
|
Запуск по фронту и спаду |
Обычно используется для наблюдения глазковых диаграмм в осциллографах более высокого класса |
|

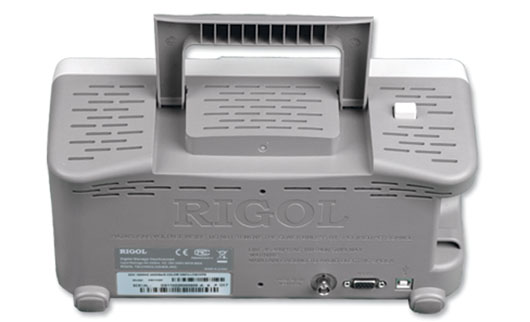

1. Порт RS-232 и порт USB для управления осциллографом |
|
2. Оптически изолированный выход тестирования по маске Pass/Fail
|
|
|
|
|
|
|
|
|
|
|
Регулируемая яркость |
|
Увеличение фрагмента Ultrazoom |
|
Файловая система |
|
Контекстная система помощи |
|
Более эффективная визуализация осциллограммы |
|
Детальное изучение малых фрагментов с сохранением всего обзора сигнала |
|
Простая и удобная система для подлючения и управления USB диска |
|
Вызывается нажатием на интересующую кнопку дольше 3 секунд |
•Модуль логического анализатора (модели DS1000CD) |
|
Осциллографы смешанных сигналов серии DS1000CD оснащены 16-канальным модулем логического анализатора (LA). |
|
|
|
|
|
|
|
|
Он разделен на 2 группы : D7-D0, D15-D8. Каждая работает независимо |
|
Модуль логического анализатора
|
|
Запуск по шаблону логического состояния -
|
|
Запуск по шаблону логического состояния и продолжительности совпадения - |
|
|
|
|
|
запуск при совпадении сигналов цифровых входов с заданным шаблоном (уровень/фронт) |
|
новая функция, объединившая возможности двух режимов запуска - по шаблону логического состояния и по длительности импульса |
•Стандартные принадлежности |
|
|
|
|
|
|
|
|
|
шнур питания |
|
два пробника |
|
руководство по эксплуатации |
|
|
|
|
|
|
|
|
|
|
|
|
|
модуль логического анализатора (только для DS1000CD) |
|
зажимы для подключения логического анализатора (только для DS1000CD) |
|
кабель для подключения логического анализатора (только для DS1000CD) |
|
|
•Дополнительные принадлежности |
|
|
|
|
|
|
|
|
|
|
диск CD с программным обеспечением |
|
кабели RS-232 и USB |
|
сумка для осциллографа |
|
|
|
|
UltraScope For DS1000 series (11.5M) |
|
|
|
|
|
|
| | |
|
|
|
|
|
