  Генераторы сигналов  |  RIGOL

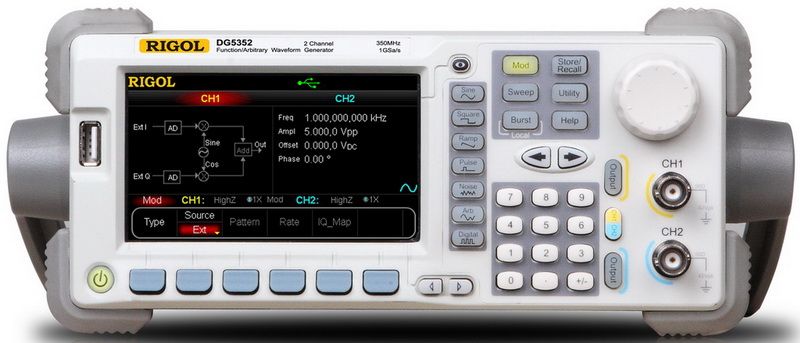

Универсальный DDS-генератор сигналов RIGOL DG5071

RIGOL DG5071
DDS генератор сигналов Rigol DG5071


СРАВНИТЕЛЬНАЯ ТАБЛИЦА DDS ГЕНЕРАТОРОВ RIGOL

Модель

RIGOL DG5352

RIGOL DG5351

RIGOL DG5252

RIGOL DG5251

RIGOL DG5102

RIGOL DG5101

RIGOL DG5072

RIGOL DG5071

Каналы

2

1

2

1

2

1

2

1

Частота

350 МГц

250 Мгц

100 МГц

70 МГц

Частота дискретизации

1 Гвыборок/сек

Память

до 128 млн. точек

Дисплей

11 см (480x272 пикселей)

Интерфейсы

USB-хост, USB-девайс, LAN (LXI-Class C), GPIB


Универсальный генератор сигналов Rigol DG5071 - генератор сигналов произвольной формы с формированием сигнала методом прямого цифрового синтеза, который обеспечивает чистый, стабильный, высокоточный выходной сигнал с низким уровнем помех.
Универсальные генераторы cигналов RIGOL используются при исследованиях, сервисных работах, для настройки и испытаний, а также в учебных заведениях для образовательных целей.

Основные особенности DDS генератора сигналов RIGOL DG5071
  • Частота дискретизации генератора 1 Гвыборок/с
  • Генерация сигнала с псевдослучайной перестройки рабочей частоты FH (опция) с интервалом скачков до 80 нс и свободным редактированием последовательности частот
  • Модуляции как внешними сигналами пользователя, так самим генератором векторного сигнала IQ
  • Разрешение по вертикали - 14 бит
  • Длительность записи: до 128 млн. точек
  • Формы сигнала: синус, прямоугольный, пилообразный, импульсный, шумовой, экспоненциальное возрастание, экспоненциальное понижение, sinx/x, ЭКГ, функция Гаусса, гаверсинус, функция Лоренца, двухтональный сигнал, постоянный ток
  • Сигналы произвольной формы
  • Диапазон амплитуд (нагрузка 50 Ом): 5 мВпик-пик - 10 Впик-пик
  • Погрешность (частота 1 кГц): ±1%уст.знач. ±1 мВпик-пик
  • Развитая функция модулирования, различные методы модуляции: AM, FM, PM, ASK, FSK, PSK, PWM, IQ
    Характеристики частот генератора RIGOL DG5071:
  • Синусоидальная: 1 мкГц – 70 МГц
  • Прямоугольная: 1 мкГц – 70 МГц
  • Пилообразная: 1 мкГц – 3 МГц
  • Шум: диапазон частот 250 МГц (-3дБ)
  • Сигналы произвольной формы: 1 мкГц – 50 МГц
  • Импульсная: 1 мкГц - 50 МГц.
    АМ-модуляция:
  • Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
  • Источник запуска генератора: внутренний/внешний
  • Модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц – 50 кГц)
  • Глубина АМ: 0 – 120%.
    ЧМ-модуляция:
  • Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
  • Источник запуска генератора: внутренний/внешний
  • Модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц – 50 кГц)
  • Девиация частоты: 0-5 МГц.
    ФМ-модуляция:
  • Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
  • Источник запуска генератора: внутренний/внешний
  • Модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц – 50 кГц)
  • Девиация фазы: 0 – 360°.
    ASK-манипуляция:
  • Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
  • Источник запуска генератора: внутренний/внешний
  • Внутренняя частота FSK: 2 мГц – 1 МГц; коэф.заполнения – 50%.
    FSK-манипуляция:
  • Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
  • Источник запуска генератора: внутренний/внешний
  • Внутренняя частота ASK: 2 мГц – 1 МГц; коэф.заполнения – 50%.
    PSK-манипуляция:
  • Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
  • Источник запуска генератора: внутренний/внешний
  • Внутренняя частота PSK: 2 мГц – 1 МГц; коэф.заполнения – 50%.
    PWM-манипуляция:
  • Форма несущей: импульс
  • Источник запуска генератора: внутренний/внешний
  • Модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц – 50 кГц)
  • Отклонения по ширине: 0 – 100° от длительности импульса.
    IQ-манипуляция:
  • Форма несущей: синусоидальный (до 70 МГц)
  • Источник запуска генератора: внутренний/внешний
  • Карты-схемы: 4QAM, 8QAM, 16QAM, 32QAM, 64QAM, BPSK, QPSK, OQPSK, 8PSK, 16PSK, пользовательские.
    Свипирование:
  • Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
  • Источник запуска генератора: внутренний/внешний/ручной
  • Линейный, логарифмический или шаговый
  • Направление: вверх и вниз
  • Начальная/конечная частота: 1 мкГц - 70 МГц
  • Время свипирования: 1 мс – 300 с.
    Пакетный режим:
  • Форма несущей: синусоидальный, прямоугольный, пилообразный, импульсная, шумовая, произвольной формы
  • Частота несущей 1 мкГц - 70 МГц
  • Источник запуска генератора: внутренний/внешний/ручной
  • Тип: с количеством циклов от 1 - 1 000 000 циклов, неограниченный
  • Старт/стоп Фазы: 0° - 360°
  • Внутренний период: 1 мкс – 500 с
  • Источник стробирования: внешний запуск.

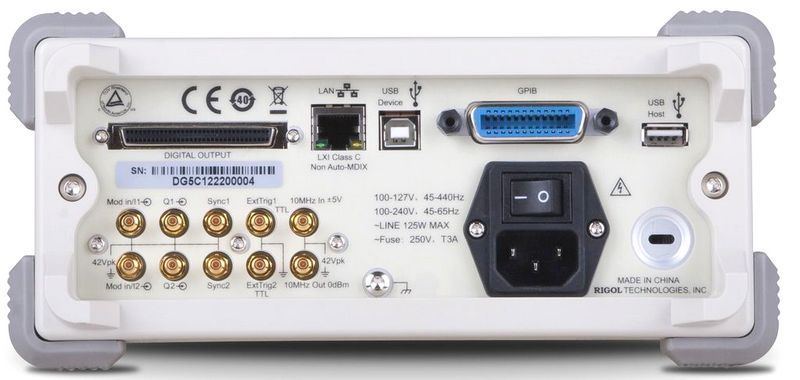

    Интерфейс RIGOL DG5071:
  • Внешний эталонный (опорный) входной сигнал частотой 10 МГц
  • Дисплей: цветной LCD дисплей 11 см (480х272 пикселей)
  • Многоязыковый пользовательский интерфейс
  • Стандартные интерфейсы генератора RIGOL DG5071: USB-host х 2, USB-device, GPIB, LAN
  • Возможность подключить модуль цифрового вывода на 16+2 каналов совместно с аналоговым каналом, позволяющий восстановить наиболее широко распространённые в повседневной практике смешанные сигналы
  • Питание: 100 – 240 В (45-65 Гц)
  • Габариты, мм: 230х106х501
  • Масса, кг: 4,3.
    Стандартная комплектация универсального генератора сигналов RIGOL DG5071
  • Шнур питания
  • USB кабель
  • BNC кабель (1 метр)
  • Программное обеспечение
  • Руководство по эксплуатации
  • Сертификат о калибровке
  • Гарантийный талон.
    Дополнительные принадлежности универсального генератора сигналов RIGOL DG5071
  • Крепление для монтажа (RMK-DG-5)
  • Модуль цифрового вывода (DG-POD-A) (Подробнее )
  • Усилитель мощности (PA1011)
  • SMB(M)-SMB(M) кабель (1 метр) (CB-SMB(M)-SMB(M)-1)
  • SMB(M)-BNC(M) кабель (1 метр) (CB-SMB(M)-BNC(M)-1)
  • SMB(M)-BNC(F) кабель (1 метр) CB-SMB(M)-BNC(F)-1
  • Аттенюатор 40 дВ (ATT-40dB).
